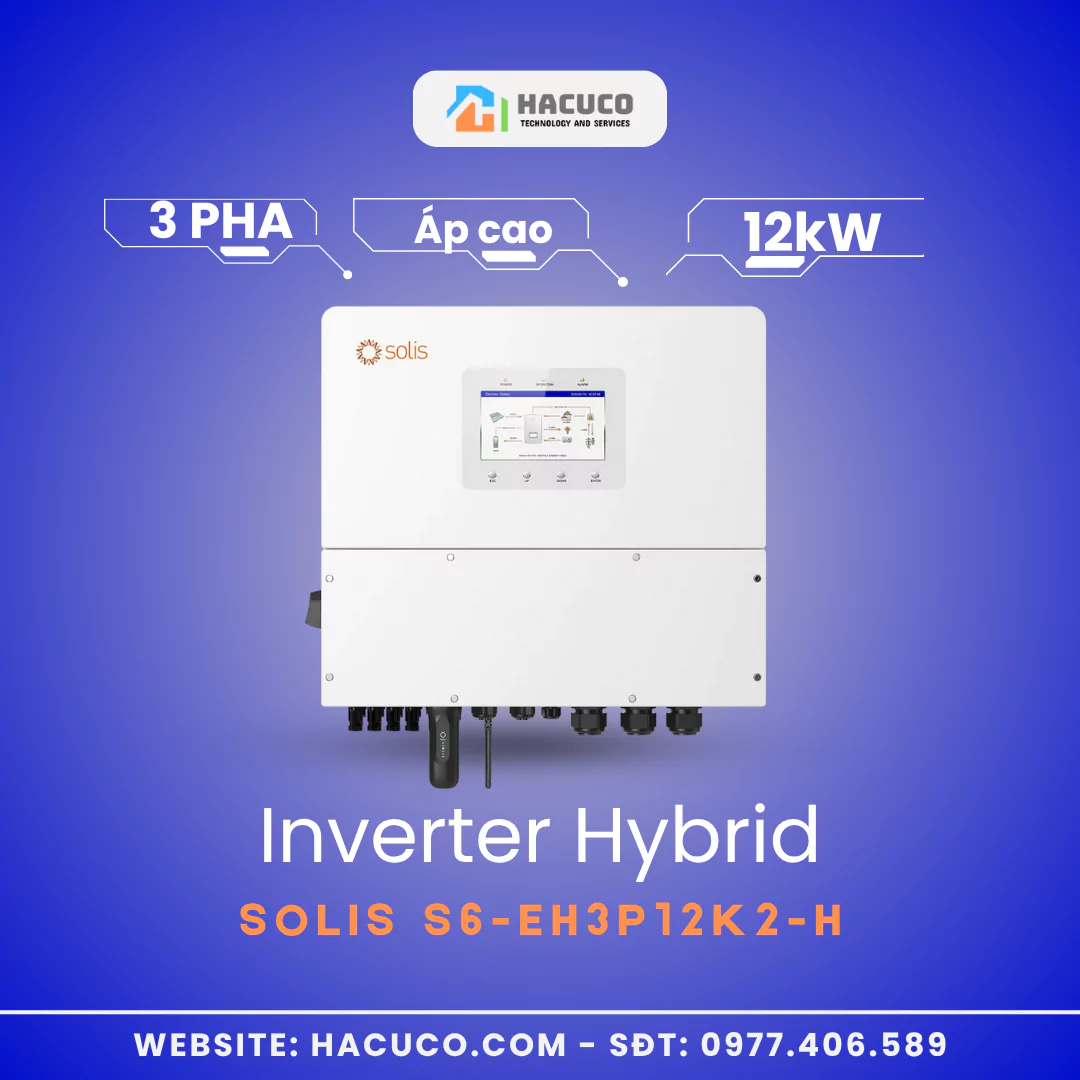

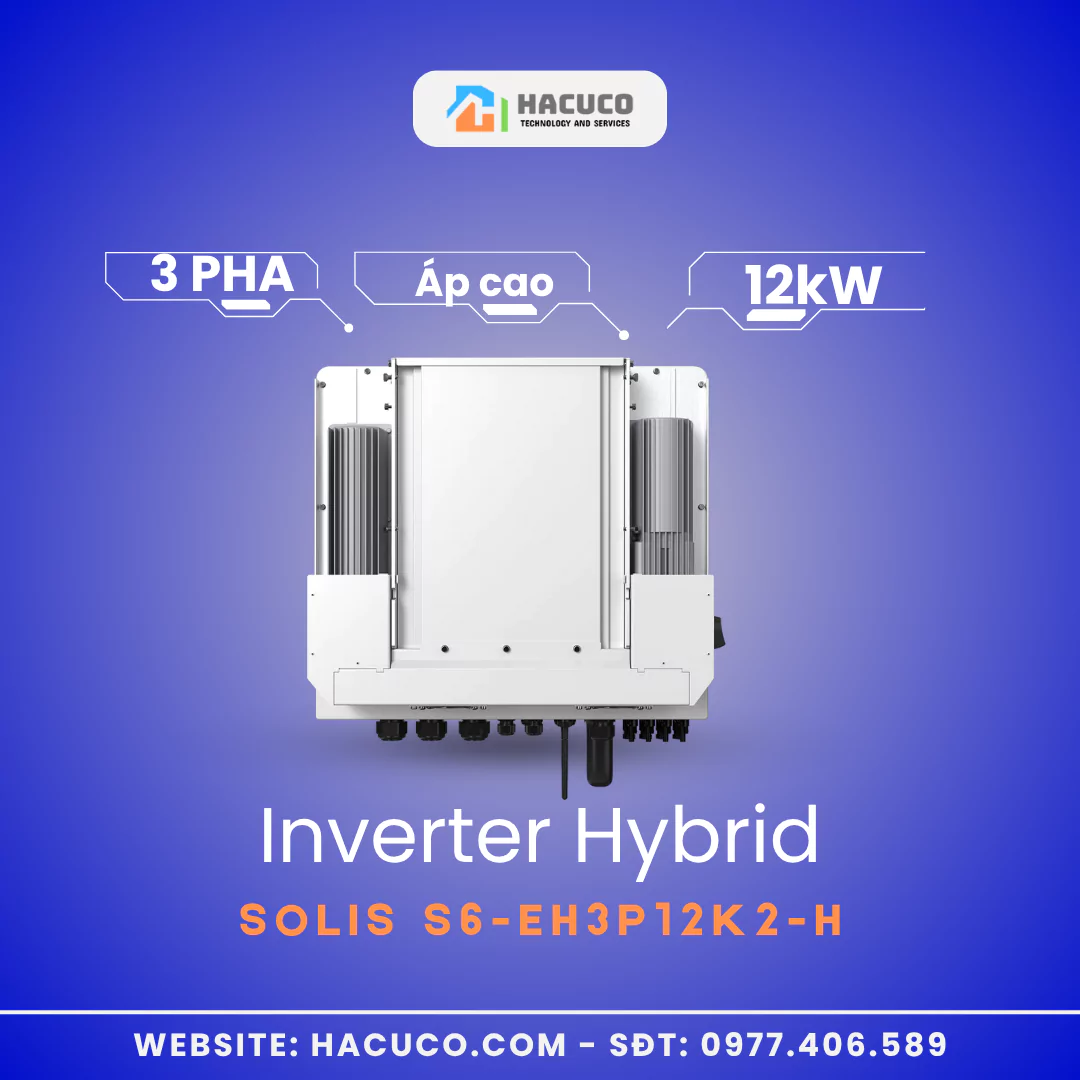

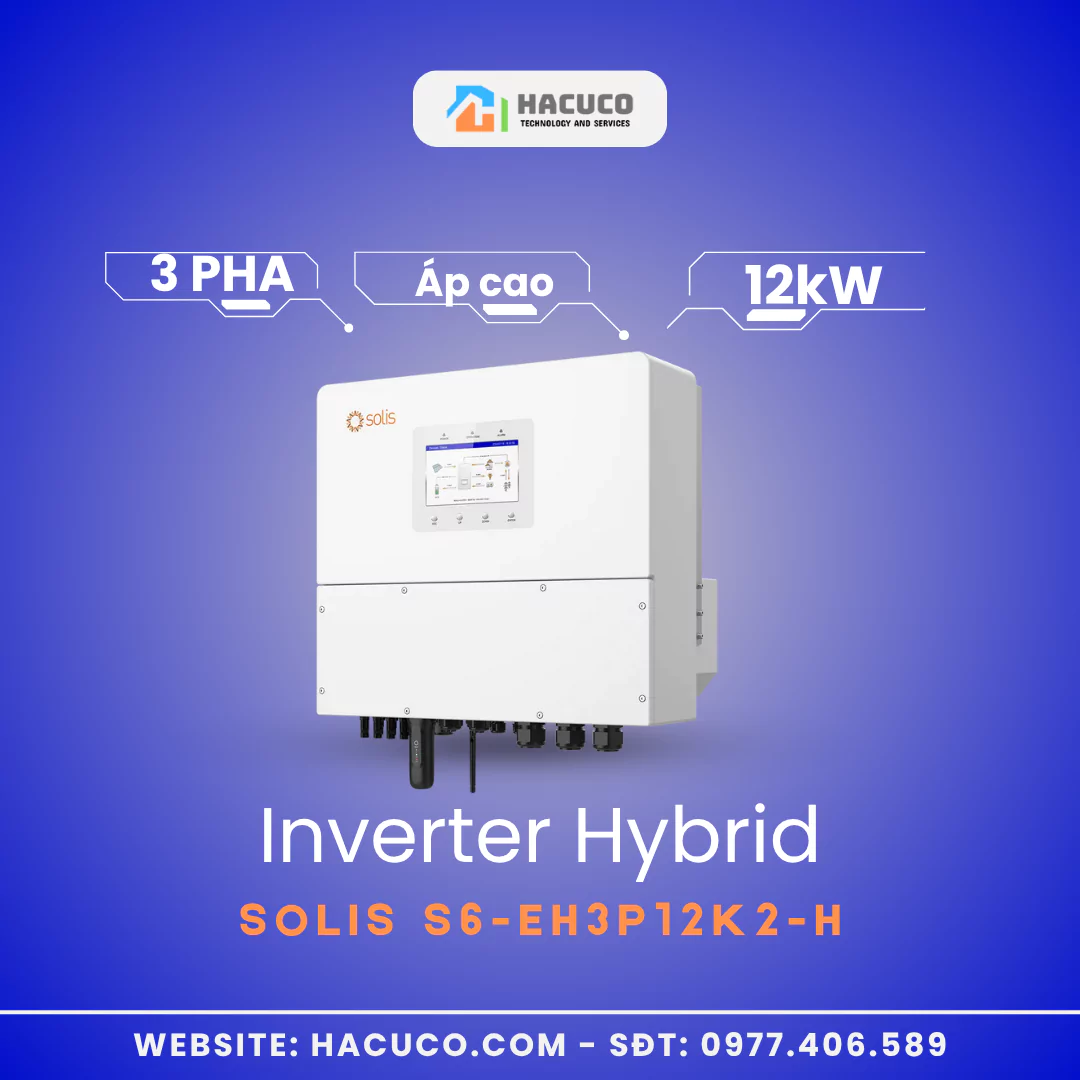

Inverter Hybrid Solis 12 kW 3 Pha Áp Cao | S6-EH3P12K2-H

Inverter Hybrid Solis 12 kW 3 Pha Áp Cao (S6-EH3P12K2-H) phù hợp cho các hệ thống lưu trữ năng lượng mặt trời từ dân dụng, thương mại nhỏ cho đến quy mô lớn. Sản phẩm này được trang bị 4 bộ theo dõi điểm công suất tối đa (MPPT), khiến nó trở thành lựa chọn lý tưởng cho các hệ thống điện mặt trời áp mái phức tạp, có nhiều hướng mái khác nhau.

Dòng biến tần cũng hỗ trợ kết nối với máy phát điện và cho phép hoạt động song song nhiều thiết bị để mở rộng công suất. Để đảm bảo nguồn điện ổn định cho các nhu cầu đa dạng, biến tần cung cấp khả năng chuyển mạch cấp tốc như UPS, chịu được tải không cân bằng ba pha và tải nửa sóng. Đặc biệt, nó có thể đáp ứng công suất quá tải ở chế độ dự phòng lên đến 160% trong vòng 10 giây, mang lại sự an tâm về an ninh năng lượng.

Tính Năng Nổi Bật Của Biến Tần Hybrid Solis 12 kW 3 Pha Áp Cao

Dưới đây là những tính năng nổi bật của dòng sản phẩm biến tần này

Quản lý Năng lượng Thông minh

• Quản lý sạc xả thông minh: Sử dụng công nghệ AI để quản lý việc sạc và xả pin dựa trên biểu giá điện theo thời gian sử dụng (TOU).
• Tối ưu hóa năng lượng: Tích hợp liền mạch với các nền tảng nhà máy điện ảo (VPP) và hệ thống quản lý năng lượng (EMS).
• Điều khiển tích hợp: Đi kèm bộ điều khiển tích hợp cho máy bơm nhiệt chuẩn SG Ready.

Hiệu suất và Công suất

• Công suất đầu ra mạnh mẽ: Công suất đầu ra định mức ở cả chế độ nối lưới và dự phòng là 12 kW.
• Hiệu suất cao: Hiệu suất tối đa đạt 97.7%. Hiệu suất theo tiêu chuẩn Châu Âu là 97.5%. Hiệu suất sạc pin từ PV lên đến 98.5%.
• Tối đa hóa năng lượng mặt trời: Cho phép công suất đầu vào từ pin quang điện (PV) lớn gấp 1.6 lần công suất danh định (160%), với công suất đầu vào PV tối đa là 24 kW.
• Hỗ trợ tải không cân bằng: Hỗ trợ tải ba pha không cân bằng lên đến 40% công suất định mức của biến tần trên mỗi pha.
• Chuyển mạch nhanh: Thời gian chuyển sang chế độ dự phòng chưa tới 10ms, đảm bảo nguồn điện liên tục.
• Sạc/xả pin hiệu quả: Công suất sạc và xả pin tối đa là 12 kW với dòng điện 50A.

Linh hoạt và Khả năng mở rộng

• Tương thích pin đa dạng: Tương thích với các loại pin lithium-ion điện áp cao phổ biến (dải điện áp từ 120-800 V).
• Dễ dàng mở rộng: Có thể mở rộng hệ thống bằng cách kết nối song song và kết hợp AC (AC coupling).
• Nhiều MPPT: Được trang bị 4 MPPT, cho phép kết nối tối đa 4 chuỗi pin mặt trời một cách linh hoạt.

Thiết kế và Lắp đặt

• Màn hình trực quan: Trang bị màn hình LCD màu 7 inch giúp người dùng dễ dàng theo dõi và thao tác.
• Cài đặt đơn giản: Hỗ trợ cài đặt nhanh chóng và dễ dàng thông qua ứng dụng trên điện thoại với kết nối Bluetooth.
• Bền bỉ: Đạt tiêu chuẩn bảo vệ chống bụi và nước IP66, cùng hệ thống làm mát bằng quạt thông minh, đảm bảo hoạt động ổn định trong nhiều điều kiện môi trường

Thông Số Kỹ Thuật Inverter Hybrid Solis S6-EH3P12K2-H

Dưới đây là thông tin chi tiết về thông số kỹ thuật của Biến tần Hybrid Solis S6-EH3P12K2-H

Đầu vào DC (Pin quang điện)

• Kích thước màng PV tối đa được đề xuất: 24 kW
• Công suất đầu vào PV tối đa có thể sử dụng: 19.2 kw
• Điện áp đầu vào tối đa: 1000 V
• Điện áp định mức: 600 V
• Điện áp khởi động: 160 V
• Dải điện áp MPPT: 200-850 V
• Dòng điện đầu vào tối đa: 4 x 20A
• Dòng điện ngắn mạch tối đa: 4 x 30A
• Số lượng MPPT / số chuỗi đầu vào tối đa: 4/4

Pin lưu trữ

• Loại pin: Pin Li-ion
• Dải điện áp pin: 120-800 V
• Công suất sạc/xả tối đa: 10 kW
• Dòng điện sạc/xả tối đa: 50 A
• Truyền thông: CAN/RS485

Đầu ra AC (Phía lưới)

• Giá đã bao gồm VAT, thiết bị kết nối giám sát (wifi), giao hàng tại kho Vtek ở Hà Nội và TP Hồ Chí Minh.
• Inverter được bảo hành chính hãng 5 năm theo tiêu chuẩn của nhà sản xuất. Phụ kiện bảo hành 2 năm.
• Bảng giá áp dụng từ ngày 15/04/2025 và có hiệu lực đến khi có bảng giá mới

• Công suất đầu ra định mức: 12 kW
• Công suất biểu kiến đầu ra tối đa: 12 kVA
• Điện áp lưới định mức: 3/N/PE, 380 V / 400 V
• Tần số lưới định mức: 50 Hz/60 Hz
• Dòng điện đầu ra lưới điện định mức: 18.2 A / 17.3 A
• Dòng điện đầu ra tối đa: 18.2 A / 17.3 A
• Hệ số công suất: >0.99 (0.8+…0.8l)
• Tổng độ méo sóng hài: <3%

Đầu vào AC (Phía lưới)

• Dải điện áp đầu vào: 304 – 437 V / 320 – 460 V
• Dòng điện đầu vào tối đa: 27.3 A / 26.0 A
• Tần số lưới định mức: 50 Hz / 60 Hz
• Dải tần số: 45 – 55 Hz / 55 – 65 Hz

Máy phát điện đầu vào

• Công suất đầu vào tối đa: 12 kW
• Dòng điện đầu vào tối đa: 18.2 A / 17.3 A
• Tần số đầu vào định mức: 50 Hz/60 Hz

Đầu ra AC (Ngõ dự phòng)

• Công suất đầu ra định mức: 15 kW
• Công suất biểu kiến đầu ra tối đa: Gấp 1.6 lần công suất định mức, trong 10 giây
• Thời gian chuyển đổi dự phòng: < 10 ms
• Điện áp đầu ra định mức: 3/N/PE, 220 V / 380 V, 230 V / 400 V
• Tần số định mức: 50 Hz/60 Hz
• Dòng điện đầu ra định mức: 30.4 A / 28.9 A
• Độ méo sóng hài điện áp (tải tuyến tính): <3%

Hiệu suất

• Hiệu suất tối đa: 97.7%
• Hiệu suất Châu Âu: 97.5%
• Hiệu suất sạc pin bằng PV AC tối đa: 98.5%
• Hiệu suất xả pin tới AC tối đa: 97.2%

Thông số chung dòng sản phẩm

• Kích thước (Rộng x Cao x Sâu): 563 × 546 × 250 mm
• Trọng lượng: 35.2 kg
• Làm mát: Quạt làm mát thông minh
• Cấp bảo vệ: IP66
• Độ mất cân bằng pha tối đa cho phép (lưới điện và dự phòng): 100%
• Công suất tối đa cho mỗi pha (lưới điện & dự phòng): Công suất định mức 40%
• Cấu trúc liên kết: Không biến áp
• Công suất tự tiêu thụ (đêm): < 25 W
• Dải nhiệt độ môi trường vận hành: -25 ~ +60°C
• Độ ẩm tương đối: 0 – 95%
• Phát ra tiếng ồn (điển hình): < 65 dB(A)
• Độ cao so với mực nước biển tối đa để hoạt động: 4000 m
• Tiêu chuẩn kết nối lưới điện: EN 50549-1/-10, VDE4105, CEI 0-21, CEI 0-16, NC-RFG TypeB, NRS 097-2-1, LTU-1, G99, PEA
• Tiêu chuẩn an toàn / EMC: IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4

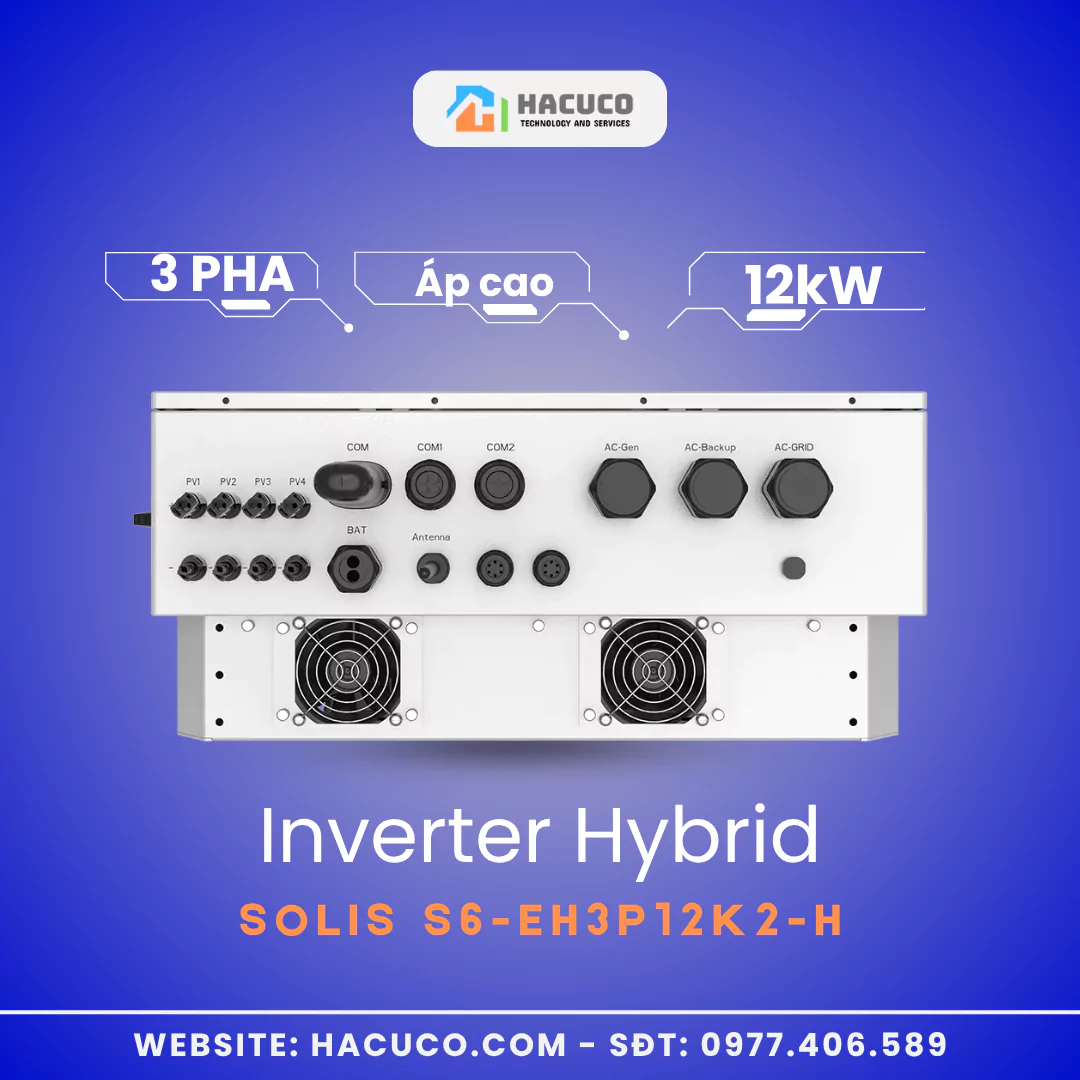

Kết nối và hiển thị

• Kết nối PV (pin mặt trời): Đầu nối nhanh MC4.
• Kết nối Pin: Thiết bị đầu cuối OT
• Kết nối AC: Thiết bị đầu cuối OT
• Hiển thị: Màn hình LCD 7.0″ & Bluetooth + Ứng dụng
• Kết nối: CAN, RS485, Ethernet, Tùy chọn: Wi-Fi, Cellular, LAN

Tiêu chuẩn và bảo vệ

• Bảo vệ chống tạo đảo (Anti-islanding protection): Có.
• Bảo vệ quá dòng đầu ra (Output over current protection): Có.
• Bảo vệ ngắn mạch (Short circuit protection): Có.
• Bảo vệ ngược cực DC (DC reverse-polarity protection): Có.
• Bảo vệ ngược cực pin (Battery reverse protection): Có.
• Tích hợp AFCI 2.0 (bảo vệ hồ quang điện): Tùy chọn.

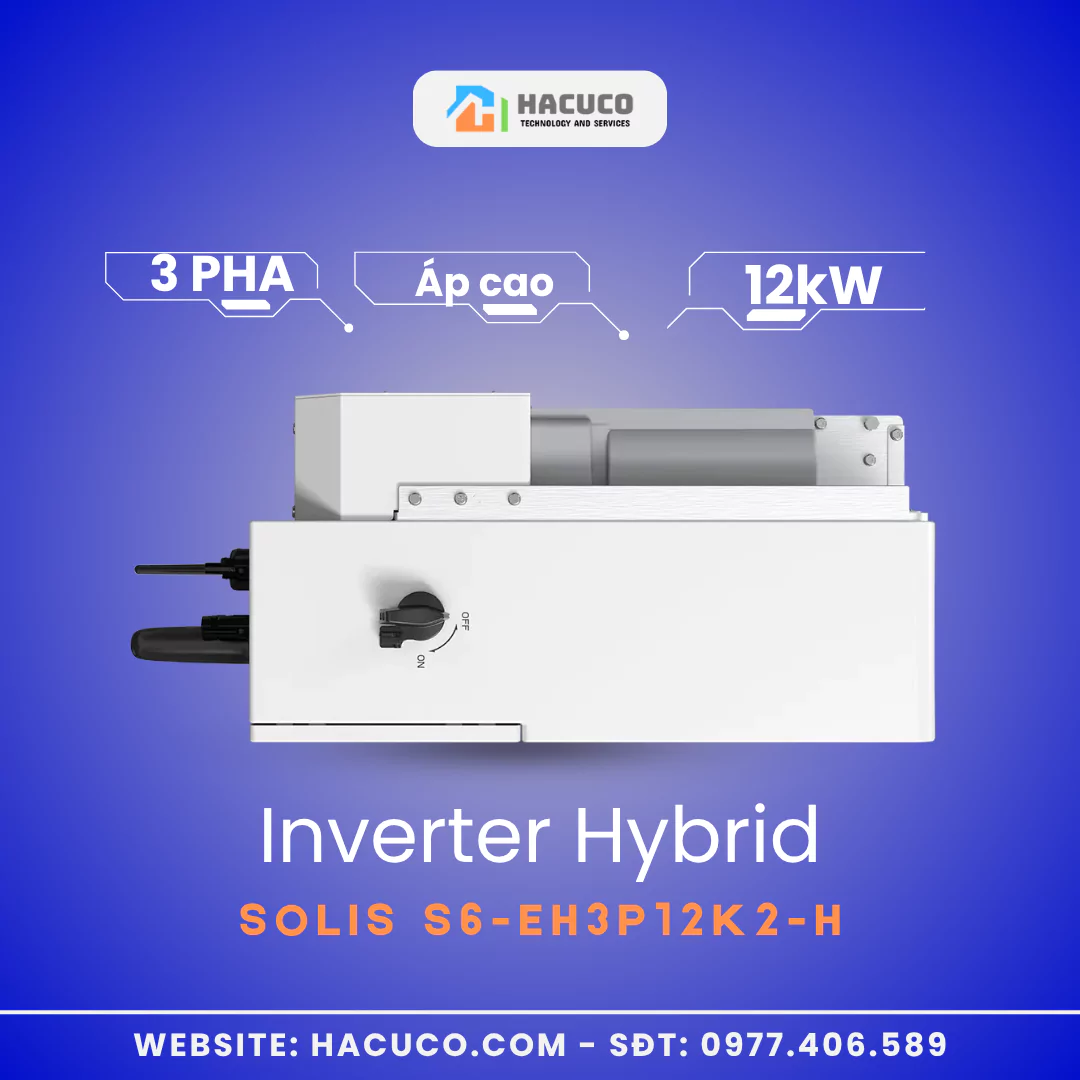

• Tích hợp công tắc DC: Có
• Bảo vệ PV quá áp: Có

Đặc trưng

• Kết nối DC: Jack cắm kết nối nhanh MC4 (Quang Điện) & Thiết bị đầu cuối trục vít (Pin)
• Kết nối AC:Thiết bị đầu cuối trục vít
• Hiển thị: Màn hình LCD 7.0″ & Bluetooth + Ứng dụng
• Truyền thông: CAN, RS485, Ethernet, Tùy chọn: Wi-Fi, Cellular, LAN

LƯU Ý:

• Giá đã bao gồm VAT, thiết bị kết nối giám sát (wifi), giao hàng tại kho Vtek ở Hà Nội và TP Hồ Chí Minh.
• Inverter được bảo hành chính hãng 5 năm theo tiêu chuẩn của nhà sản xuất. Phụ kiện bảo hành 2 năm.
• Bảng giá áp dụng từ ngày 15/04/2025 và có hiệu lực đến khi có bảng giá mới
