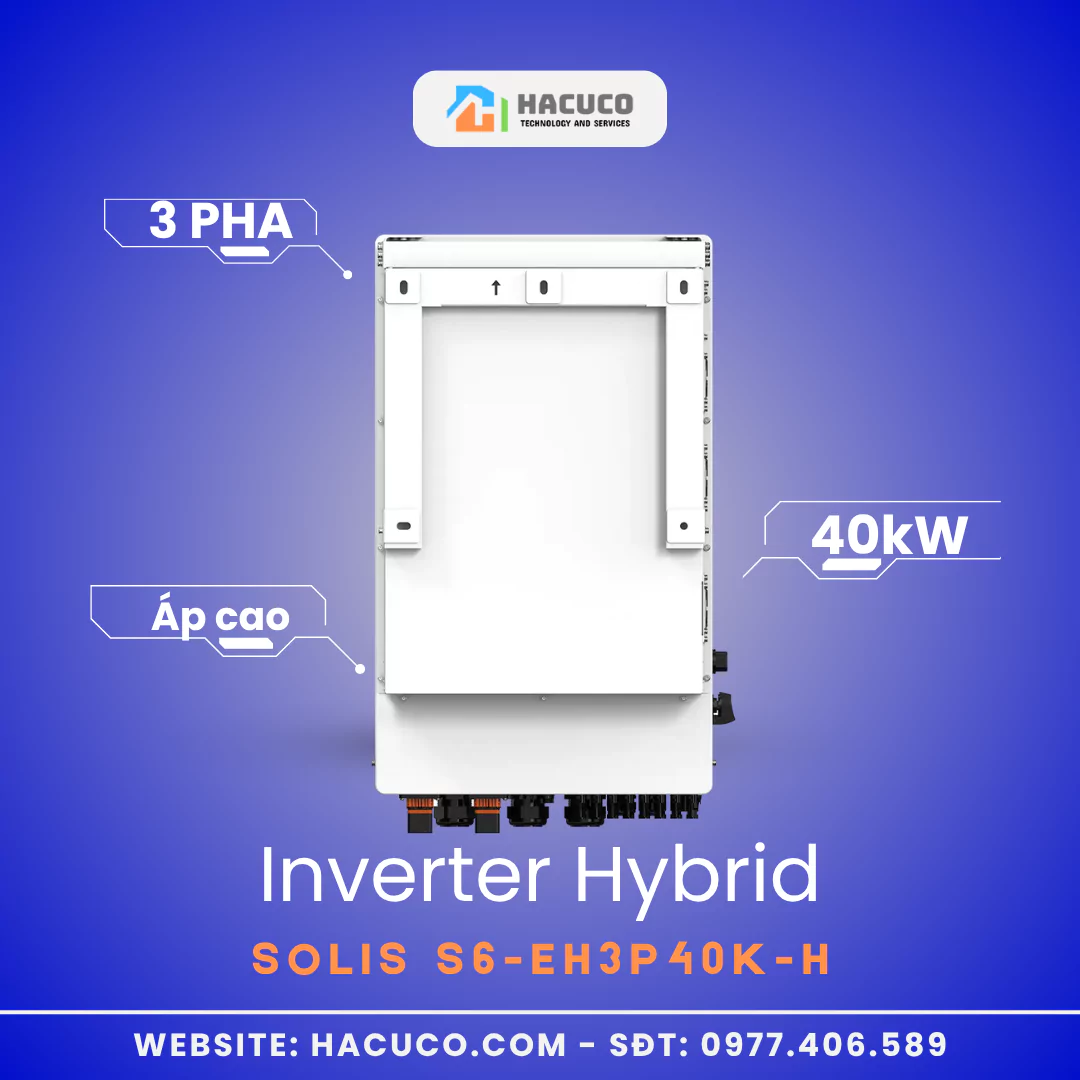

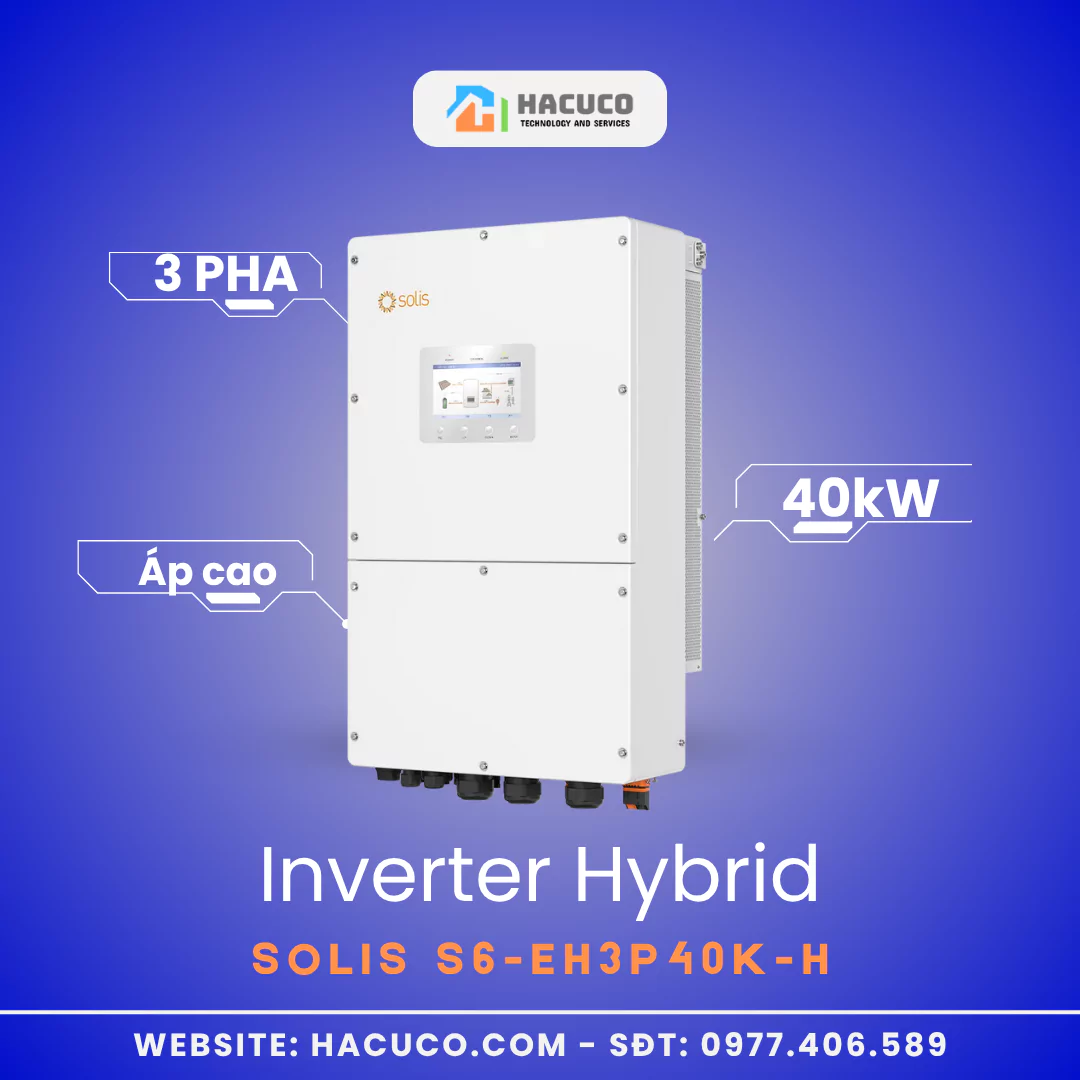

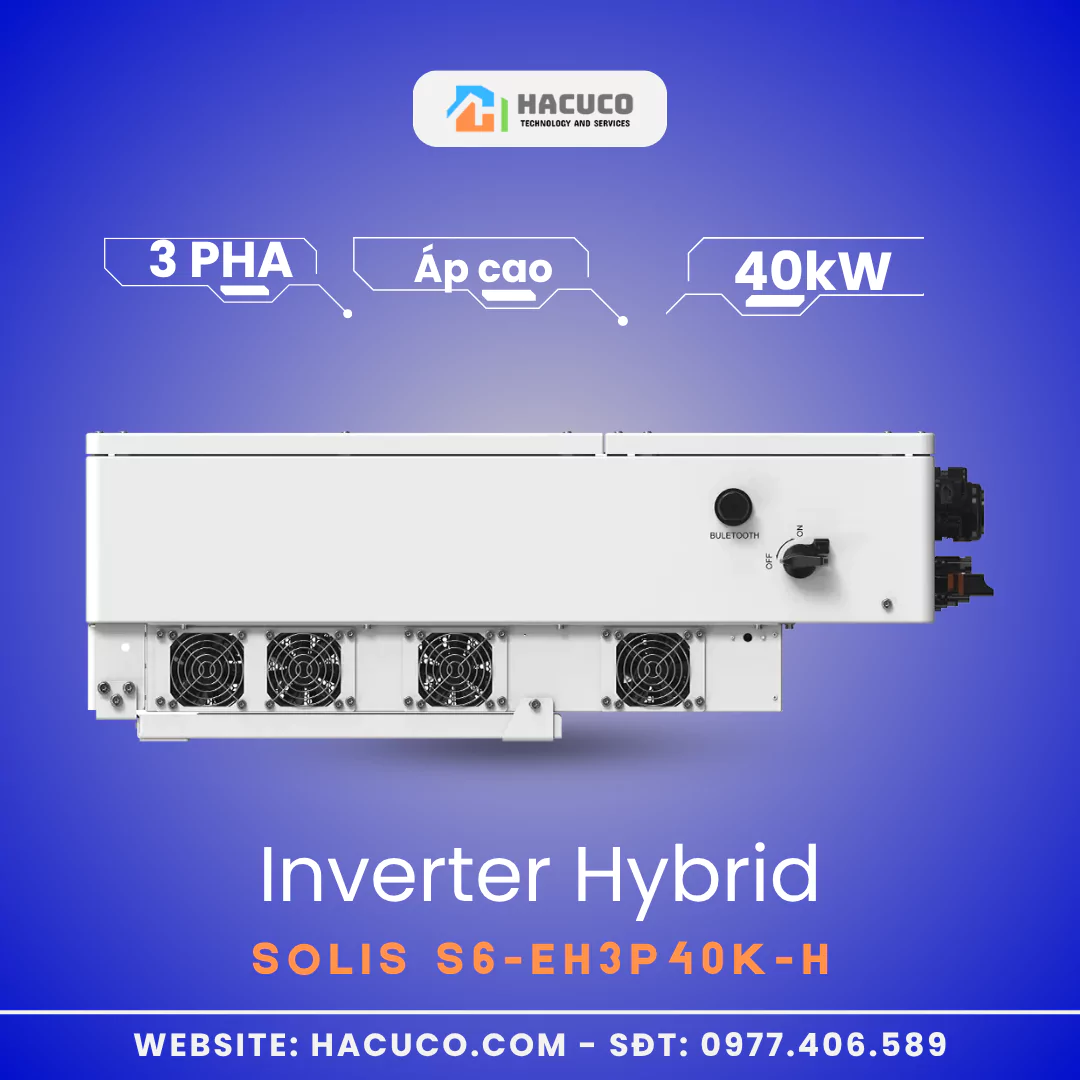

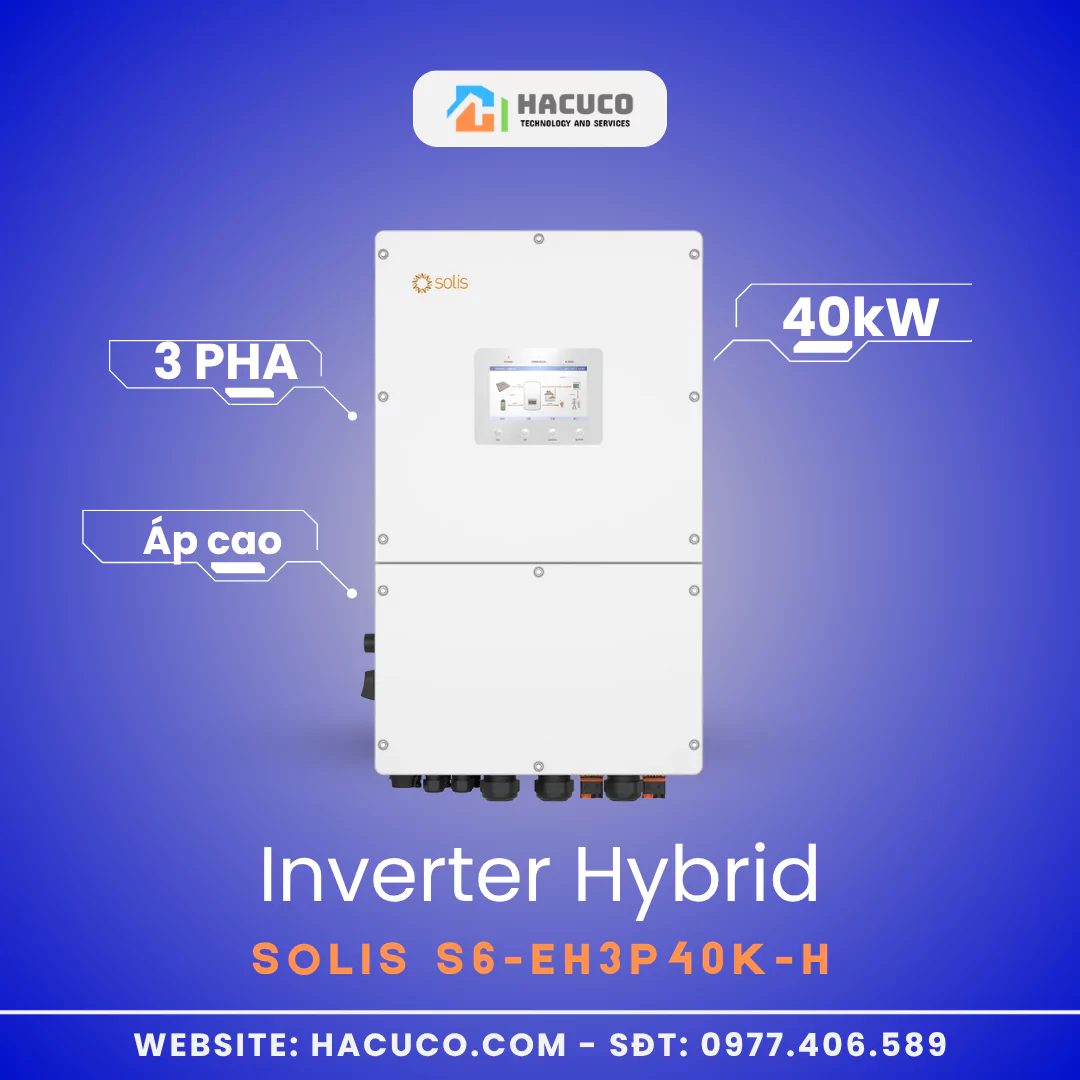

Inverter Hybrid Solis 40 kW 3 Pha Áp Cao | S6-EH3P40K-H

Inverter Hybrid Solis 40 kW 3 Pha Áp Cao là một trong các phiên bản trong dòng sản phẩm S6-EH3P(30-50)K-H của nhà Solis.  Biến tần này còn có khả năng kết nối linh hoạt với nhiều nguồn năng lượng khác thông qua tính năng SmartLoad/GEN/INV, cho phép kết nối với biến tần hòa lưới, máy phát diesel, tuabin gió, v.v.. Nó cũng hỗ trợ kết nối máy phát với dải công suất rộng từ 10 kVA đến 50 KVA.

Sản phẩm có thể hỗ trợ tối đa 10 tổ máy vận hành song song và có 02 kết nối ắc quy độc lập để cấu hình tùy biến. Màn hình lớn 7 inch sử dụng linh kiện công nghiệp ZEITLER sản xuất tại Hoa Kỳ mang lại trải nghiệm người dùng trực quan. Đối với model S6-EH3P40K-H, công suất đầu ra định mức là 40 kW hoặc 40 kVA. Hiệu suất tối đa của sản phẩm đạt 97.8% và hiệu suất Châu Âu là 97.4%

Tính Năng Nổi Bật Của Biến Tần Hybrid Solis 40 kW 3 Pha Áp Cao

• Hỗ trợ kết nối PV linh hoạt: Có khả năng ghép nối DC và AC, giúp dễ dàng cải tạo và mở rộng hệ thống. Công suất PV sử dụng được lên đến 200% công suất danh định biến tần, tối ưu hóa hiệu suất khai thác nguồn PV. Hỗ trợ dòng điện đầu vào PV tối đa 20A, tương thích với các mô-đun PV công suất cao.
• Chức năng dự phòng ắc quy mạnh mẽ: Hỗ trợ chức năng dự phòng ắc quy trong nhiều tình huống. Thời gian chuyển mạch liền mạch giữa hòa lưới và tách lưới chỉ 10ms. Khả năng quá tải 160%. Tương thích với các module pin 100-280Ah, giúp giảm chi phí hệ thống. Hỗ trợ sạc nhanh với dòng pin lên đến 140A.
• Hỗ trợ đa nguồn năng lượng: Tính năng SmartLoad/GEN/INV cho phép kết nối linh hoạt với nhiều nguồn năng lượng khác nhau như biến tần hòa lưới, máy phát diesel, tuabin gió. Hỗ trợ kết nối máy phát với dải công suất rộng từ 10 kVA đến 50 KVA.
• Mở rộng và cấu hình linh hoạt: Hỗ trợ tối đa 10 tổ máy vận hành song song. Hỗ trợ 02 kết nối ắc quy độc lập để cấu hình tùy biến.
• Màn hình hiển thị: Màn hình lớn 7 inch sử dụng linh kiện công nghiệp ZEITLER sản xuất tại Hoa Kỳ.
• Truyền thông: Hỗ trợ CAN, RS485, Ethernet, và tùy chọn Wi-Fi, Cellular, LAN.

Đối với model S6-EH3P40K-H, công suất đầu ra định mức là 40 kW (hoặc 40 kVA) và công suất đầu ra tối đa là 50 kVA. Sản phẩm này có hiệu suất tối đa 97.8% và hiệu suất Châu Âu 97.4%

Thông Số Kỹ Thuật Inverter Hybrid Solis S6-EH3P40K-H

Dưới đây là thông tin chi tiết về thông số kỹ thuật của Biến tần Hybrid Solis S6-EH3P15K-H

Đầu vào DC (Pin quang điện)

• Kích thước màng PV tối đa được đề xuất: 80 kW
• Công suất đầu vào PV tối đa có thể sử dụng: 80 kw
• Điện áp đầu vào tối đa: 1000 V
• Điện áp định mức: 600 V
• Điện áp khởi động: 180 V
• Dải điện áp MPPT: 150 – 850 V
• Dòng điện đầu vào tối đa: 4 × 40 A
• Dòng điện ngắn mạch tối đa: 4 × 60 A
• Số lượng MPPT / số chuỗi đầu vào tối đa: 4 / 8

Pin lưu trữ

• Loại pin: Pin Li-ion
• Dải điện áp pin: 150 – 800 V
• Công suất sạc/xả tối đa: 44 kW
• Dòng điện sạc/xả tối đa: 70 A × 2
• Số lượng cổng pin: 2
• Công suất sạc / xả tối đa của mỗi đầu vào: 35 kW
• Truyền thông: CAN / RS485

Đầu ra AC (Phía lưới)

• Giá đã bao gồm VAT, thiết bị kết nối giám sát (wifi), giao hàng tại kho Vtek ở Hà Nội và TP Hồ Chí Minh.
• Inverter được bảo hành chính hãng 5 năm theo tiêu chuẩn của nhà sản xuất. Phụ kiện bảo hành 2 năm.
• Bảng giá áp dụng từ ngày 15/04/2025 và có hiệu lực đến khi có bảng giá mới

• Công suất đầu ra định mức: 40 kW
• Công suất biểu kiến đầu ra tối đa: 40 kVA
• Điện áp lưới định mức: 3/N/PE, 220 V / 380 V, 230 V / 400 V
• Tần số lưới định mức: 50 Hz / 60 Hz
• Dòng điện đầu ra lưới điện định mức: 60.8 A / 57.7 A
• Dòng điện đầu ra tối đa: 60.8 A / 57.7 A
• Hệ số công suất: > 0.99 (-0.8 -> + 0.8)
• Tổng độ méo sóng hài: < 3%

Đầu vào AC (Phía lưới)

• Dòng điện AC tối đa cho phép: 121.6 A / 115.4 A
• Điện áp đầu vào định mức: 3/N/PE, 220 V / 380 V, 230 V / 400 V
• Tần số đầu vào định mức: 50 Hz / 60 Hz

Máy phát điện đầu vào

• Công suất đầu vào tối đa: 40 kW
• Dòng đầu vào định mức: 60.8 A / 57.7 A
• Điện áp đầu vào định mức: 3/N/PE, 220 V / 380 V, 230 V / 400 V
• Tần số đầu vào định mức: 50 Hz / 60 Hz

Máy phát điện đầu vào

• Dòng điện AC tối đa cho phép: 91.2 A / 86.6 A
• Điện áp đầu vào định mức:
• Tần số đầu vào định mức:

Đầu ra AC (Ngõ dự phòng)

• Công suất đầu ra định mức: 40 kW
• Công suất biểu kiến đầu ra tối đa: 1.6 lần công suất định mức, 2 giây
• Thời gian chuyển đổi dự phòng: < 10 ms
• Điện áp đầu ra định mức: 3/N/PE, 220 V / 380 V, 230 V / 400 V
• Tần số định mức: 50 Hz / 60 Hz
• Dòng điện đầu ra định mức: 60.8 A / 57.7 A
• Độ méo sóng hài điện áp (tải tuyến tính): < 2%

Hiệu suất

• Hiệu suất tối đa: 97.8%
• Hiệu suất Châu Âu: 97.4%
• Hiệu suất sạc pin bằng PV AC tối đa: 98.5%
• Hiệu suất xả pin tới AC tối đa: 97.5%

Thông số chung dòng sản phẩm

• Kích thước (Rộng x Cao x Sâu): 530 × 880 × 290 mm
• Trọng lượng: 73 kg
• Làm mát: Quạt làm mát thông minh
• Cấp bảo vệ: IP66
• Cấu trúc liên kết: Không biến áp
• Công suất tự tiêu thụ (đêm): < 35 W
• Dải nhiệt độ môi trường vận hành: -25 ~ +60°C
• Độ ẩm tương đối: 0 – 95%
• Phát ra tiếng ồn (điển hình): < 65 dB(A)
• Độ cao so với mực nước biển tối đa để hoạt động: 4000 m
• Tiêu chuẩn kết nối lưới điện: G99, VDE-AR-N 4105/VDE V 0124, EN 50549-1/EN 50549-10, VDE 0126/UTE C 15/VFR:2019, NTS 631/RD 1699/RD 244/UNE 206006/UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, TOR, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA,PORTARIA Nº 140, DE 21 DE MARÇO DE 2022
• Tiêu chuẩn an toàn / EMC: IEC/EN 62109-1/-2, IEC/EN 61000-6-2/-4, EN 55011

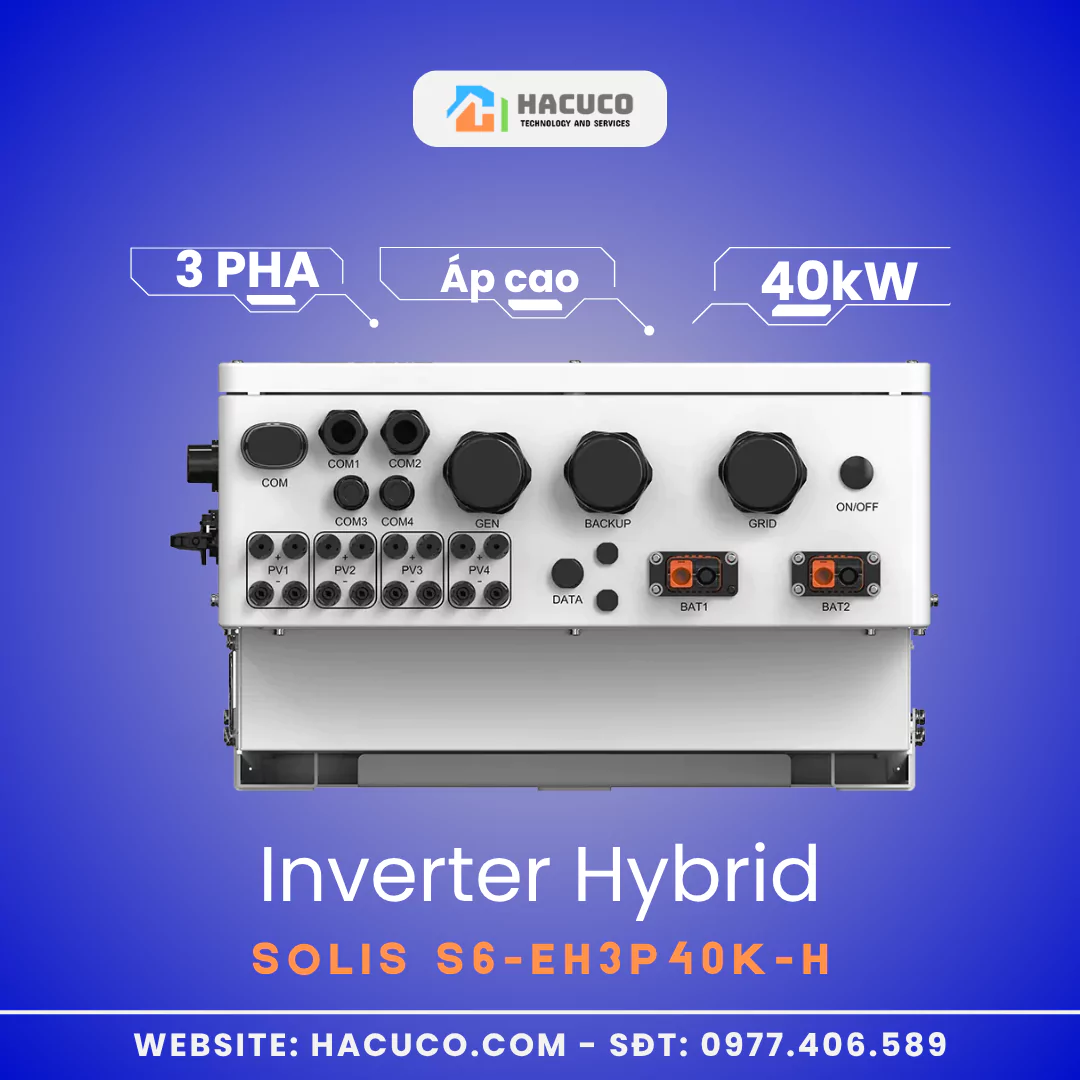

Kết nối và hiển thị

• Kết nối PV (pin mặt trời): Đầu nối nhanh MC4.
• Kết nối Pin: Đầu nối thiết bị cuối
• Kết nối AC: Cầu đấu dây
• Hiển thị: Màn hình LCD 7.0″ & Bluetooth + Ứng dụng
• Kết nối: CAN, RS485, Ethernet, Tùy chọn: Wi-Fi, Cellular, LAN

Tiêu chuẩn và bảo vệ

• Bảo vệ chống tạo đảo (Anti-islanding protection): Có.
• Bảo vệ quá dòng đầu ra (Output over current protection): Có.
• Bảo vệ ngắn mạch (Short circuit protection): Có.
• Bảo vệ ngược cực DC (DC reverse-polarity protection): Có.
• Bảo vệ chống sét: Loại II DC (Tùy chọn: Loại I) / Loại II AC
• Tích hợp AFCI 2.0 (bảo vệ hồ quang điện): Tùy chọn.
• Tích hợp công tắc DC: Có
